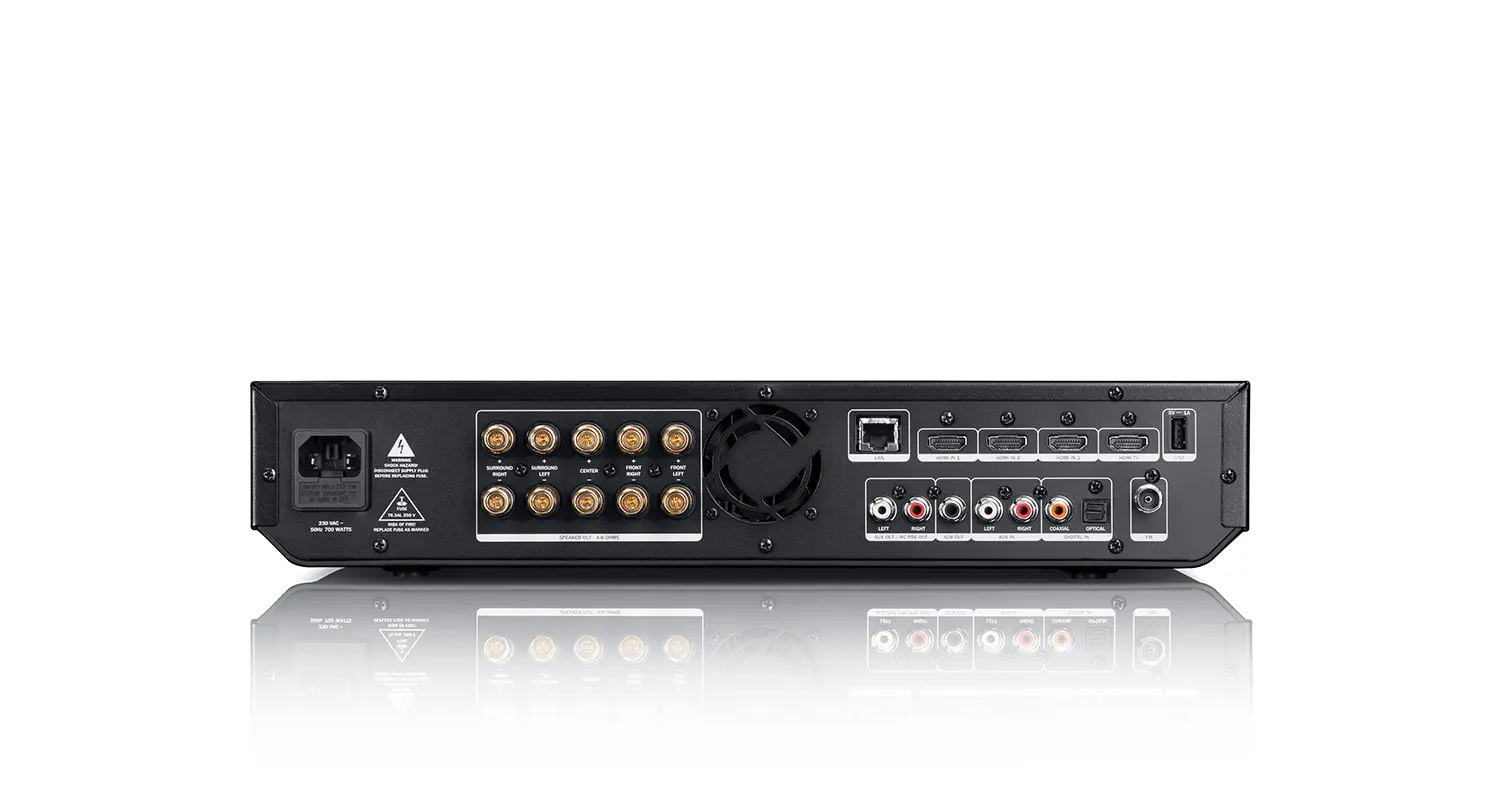

Wer sein Soundsystem an einen AV-Receiver anschließen will, kann sich schon mal verloren vorkommen. Während die Frontseiten der Geräte aufgeräumt aussehen, stellen die vielen Anschlüsse und Abkürzungen auf der Rückseite viele vor ein Rätsel. Klar ist nur: Alle Kabel führen zum Receiver. Denn dieser verarbeitet die Audio- und Videodaten und leitet sie zu den Lautsprechern und dem Fernseher weiter. Die Frage ist nun: Welche Kabel gehören zu welchen Anschlüssen? Wir erläutern das Setup für verschiedene Geräte und Anschlussvarianten.
Fernseher über HDMI an den AV-Receiver anschließen
Im Bereich Home Entertainment ist HDMI für den TV in der Regel die erste Wahl zur Bild- und Tonübertragung. Der Standard bietet zum einen die notwendige Bandbreite für hochauflösende Bilder und überträgt zum anderen gleichzeitig Video- und Audiodaten, sodass kein zweites Kabel notwendig ist. Die erste Frage beim Anschluss des AV-Receivers an einen Fernseher lautet daher: Sind an beiden Geräten HDMI-Schnittstellen vorhanden? Wenn ja, wird das HDMI-Kabel einfach am Monitor-Ausgang des Receivers und am HDMI-Eingang des Fernsehers angeschlossen.
Bei HDMI ist außerdem wichtig zu wissen, ob auch ARC unterstützt wird. Bei aktuellen TV-Geräten sollte dies der Fall sein. Die Abkürzung steht für Audio Return Channel und dieses Feature macht es möglich, dass der Fernseher Audiodaten per HDMI nicht nur empfangen, sondern auch darüber aussenden kann. So wird bei verschiedenen Anschluss-Szenarien ein zusätzliches (bislang oftmals optisches S/PDIF-)Audiokabel überflüssig. Das gilt vor allem, wenn …
- … das Audiosignal über einen im TV-Gerät integrierten DVB-T-Empfänger zum AV-Receiver verschickt werden soll, damit eine Soundanlage den Klang ausgibt.
- … am Fernseher ein TV-Kabel angeschlossen ist und die Audiodaten für 5.1-Surround-Sound an den Receiver übermittelt werden.
- … am TV-Gerät per USB eine Festplatte angeschlossen ist oder Inhalte über einen USB-Stick wiedergegeben werden, man aber den hochwertigen Sound einer Surround-Anlage genießen möchte.
- … man gerne den Ton einer Spielekonsole, die am Fernseher angeschlossen ist, extern wiedergeben mag.
Ohne ARC müsstest du ein zusätzliches Audiokabel zwischen Receiver und TV-Gerät verlegen. Meist handelt es sich dabei um ein Koax-Kabel oder um TOSLINK. Diejenigen HDMI-Anschlüsse, die ARC unterstützen, sind in der Regel entsprechend beschriftet. Bei mehreren HDMI-Eingängen am Fernseher unterstützt häufig nur eine Buchse die Rückkanalübertragung.
Diese HDMI-Versionen unterstützen ARC:
| HDMI 1 | HDMI 1.3 | HDMI 1.4 | HDMI 2.0 | HDMI 2.1 |
|---|---|---|---|---|
| Nein | Nein | Ja | Ja | Ja |
Passende Produkte von Teufel
TV-Gerät und AV-Receiver ohne HDMI verbinden
Wenn Fernseher oder AV-Receiver nicht mit HDMI ausgestattet sind, gibt es einen Plan B. Viele der nicht mehr ganz aktuellen TV-Geräte sind zumindest mit einer analogen Schnittstelle ausgestattet. Ihr Nachteil ist, dass sie keine HD-Qualität erreichen. Diese Schnittstellen kommen im analogen Bereich infrage:
- Component-Video: Hier wird in der Regel das Signal über drei separate Cinch-Kabel übertragen. Die Farben der Buchsen sind Grün (Y), Blau (Pb/Cb) und Rot (Pr/Cr). Der Standard unterstützt analoge Signale für HD-Wiedergabe.
- S-Video: Dabei werden Farb- und Helligkeitswerte über ein Kabel übertragen. Die Qualität der übertragenen Signale bleibt deutlich hinter Component-Video zurück.
- Composite-Video: Diese Art der Signalübertragung kann sowohl über einen SCART- als auch über einen Cinch-Anschluss stattfinden. Die Signale ermöglichen nur PAL-Qualität.
Der analoge Plan B greift unter Umständen auch, wenn ältere Zuspielgeräte – beispielsweise ein Videorekorder – am Receiver angeschlossen sind. Wenn der Receiver die analogen Videosignale nicht in digitale umwandeln kann, müssen diese analog zum Fernseher übertragen werden.
Lesetipp: Hier erfährst du, wie SCART auf HDMI übertragen werden kann.
Zuspielgeräte an den Receiver anschließen
Bei Zuspielgeräten wie Blu-ray- und DVD-Playern gelten im Grunde die gleichen Regeln wie bei Fernsehern. Auch diese kannst du im Idealfall per HDMI an den Receiver anschließen. Gleiches gilt für Beamer und Spielekonsolen. Wer einen DVD-Player oder einen anderen Zuspieler ohne HDMI nutzt, muss auf analogem Wege eine Verbindung zum Receiver herstellen.
Bei mehreren Zuspielern kann es mitunter vorkommen, dass die HDMI-Eingänge am Receiver nicht ausreichen. In dem Fall ist es möglich, das Videosignal direkt vom Zuspieler an den Fernseher zu leiten und das Audiosignal gesondert über ein Audiokabel an den Receiver zu übertragen. Nachteil dieses Setups ist, dass mehr Kabel verlegt werden müssen. Wenn der Receiver mit einer USB-Schnittstelle ausgestattet ist, lassen sich daran externe Festplatten, iPods und MP3-Player anschließen.
Lautsprecher an den AV-Receiver anschließen
Wenn du ein Surround-Sound-Systemen anschließen möchtest, musst du entsprechend viele Lautsprecher mit dem Receiver verbinden. Von jedem Lautsprecher führt ein Kabel mit zwei Litzen (eine Ader für +, die andere für –) zum Receiver. Die Kupferenden werden über Klemmen befestigt. Einsteiger müssen hierbei keine Bedenken haben. Es kann zwar etwas dauern, bis alle Kabel perfekt im Zimmer verlegt sind, technisch allzu anspruchsvoll ist das eigentlich Anschließen jedoch nicht.
Wichtig ist, dass die Kupferenden der Kabel sauber und die einzelnen Kupferadern nicht ausgefranst sind. Zudem gehören Plus- und Minuskontakt an die je richtige Stelle; werden sie vertauscht, passiert zwar nichts Schlimmes, aber die Soundqualität wird beeinträchtigt. Die Beschriftung am Receiver zeigt eindeutig, wo welcher Lautsprecher anzuschließen ist.
Weitere Hilfen zu diesem Thema findest du auch in unserem Tutorial:
Wenn du das Video lädst, erklärst du dich mit den Datenschutzbestimmungen von YouTube einverstanden.
Mehr erfahrenIm neuen Tab öffnen
Lesetipp: Für den Subwoofer findet sich auf der Receiver-Rückseite in der Regel ein eigener Ausgang. Er ist oftmals mit „Sub out“ beschriftet und wird häufig per Mono-Cinch-Kabel angeschlossen. In anderer Stelle im Blog geben wir dir weitere Tipps, wie du den Subwoofer richtig anschließt.
Teufel Komplettanlagen mit Denon Receiver
▶ In Kooperation mit Denon bietet Teufel ausgewählte KomplettanlagenIm neuen Tab öffnen mit leistungsstarken Denon Receivern an. Das Set ULTIMA 40 Surround + Denon X3800H DAB „5.1-Set“Im neuen Tab öffnen besteht aus den Ultima-40-Standlautsprechern und dem Denon X3800H DAB, der natürlich auch HDMI Anschlüsse anbietet.
▶ Eine etwas kompaktere Anlage mit ebenso großartigem Sound und Receiver ist das CONSONO 35 AVR „5.1-Set“Im neuen Tab öffnen. Der starke Subwoofer versorgt dich mit reichlich Bass, und falls das Kabel zu kurz ist, lässt er sich problemlos auch kabellos ansteuern.
▶ Spielfertige Heimkino-Sets inkl. BeamerIm neuen Tab öffnen findest du natürlich ebenfalls im Teufel Shop.
Weitere interessante Produkte von Teufel
ULTIMA 20 + Marantz M-CR612
799,99 €
ULTIMA 40 + DENON DRA-900H
1099,99 €
ULTIMA 25 AKTIV
449,99 €Fazit: Mit HDMI ist vieles einfacher
- Der AV-Receiver lässt sich am einfachsten über HDMI mit dem TV-Gerät verbinden.
- Durch ARC entfällt ein zusätzliches Audiokabel zwischen Fernseher und Receiver.
- Zuspieler wie Blu-ray-Player kannst du ebenfalls über HDMI am Receiver anschließen.
- Analoge Alternativen zu HDMI sind Component-Video, S-Video und Composite-Video.
- Die Lautsprecher werden über Kupferkabel mit zwei Litzen am Receiver angeschlossen.
