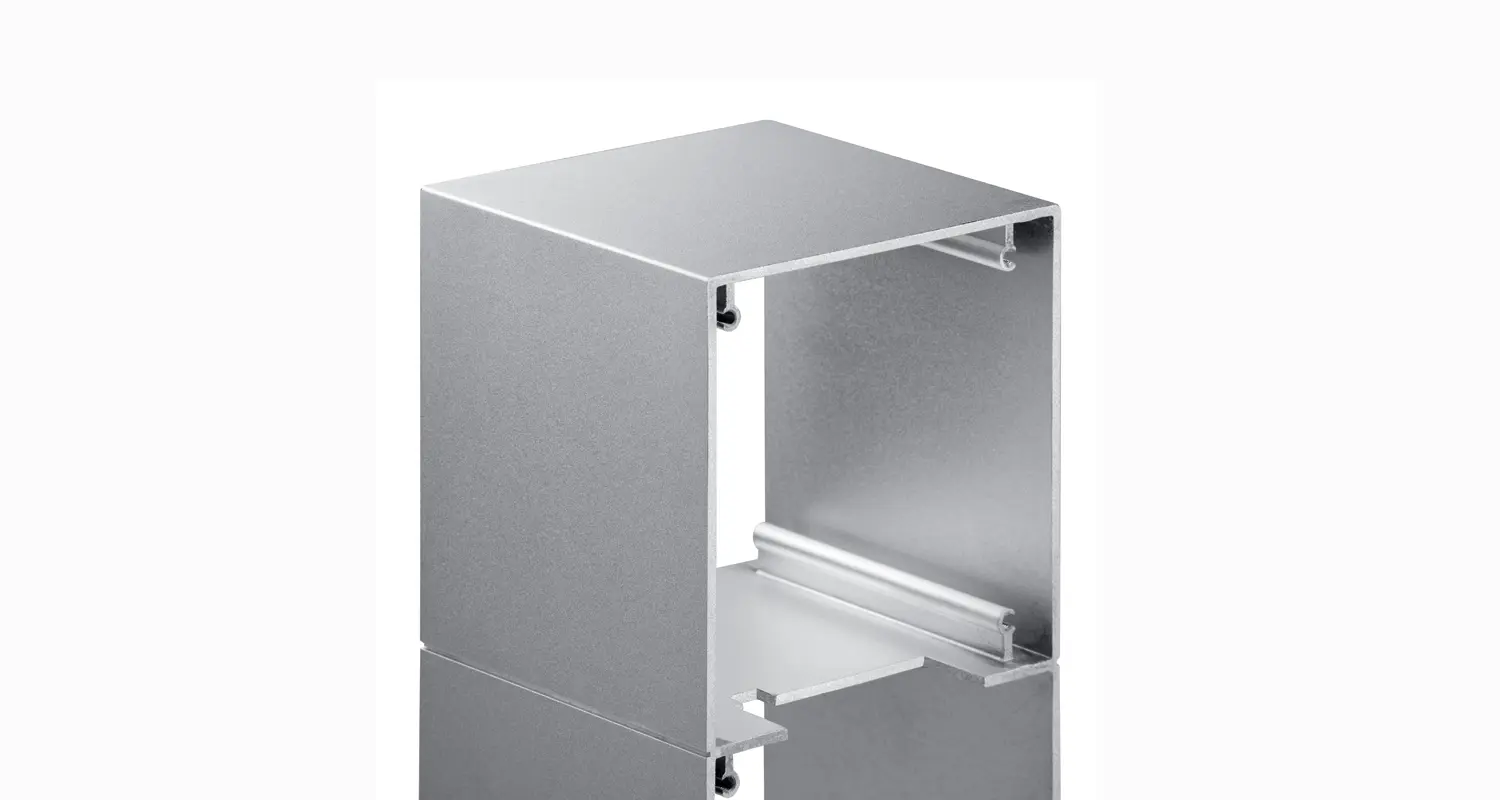

Lautsprechergehäuse

Lautsprechergehäuse-Formen und ihr Einfluss auf das Klangbild

Beschäftigst du dich näher mit Lautsprechern, stößt du mit Gewissheit neben anderen technischen Daten auch auf die Begriffe „Lautsprecher-Chassis“ oder „Lautsprechergehäuse“. Wir erklären, was sich hinter diesen Bezeichnungen verbirgt und welchen Einfluss das Gehäuse auf die klanglichen Eigenschaften einer Lautsprecherbox hat.

Viele Definitionen erschweren die Einordnung

Eine zur Wiedergabe geeignete Lautsprecherbox besteht im Allgemeinen aus mehreren Bausteinen: Das sind meist ein oder mehrere Schallwandler sowie üblicherweise auch Frequenzweiche und – bei Aktivboxen – ein zusätzlich integrierter Verstärker. Umgangssprachlich wird der Zusatz „Box“ entweder gern weggelassen oder ausschließlich genutzt. Aus der gesamten technischen Einheit wird so vereinfacht der Lautsprecher oder die Box.

Nun zu den Chassis: Öfters wird mit der Bezeichnung „Chassis“ gleich auch das gesamte Gehäuse gemeint. Dies ist technisch jedoch nicht ganz korrekt:

Ein Lautsprecher-Chassis umfasst zwar alle unbeweglichen Teile des eigentlichen Schallwandlers, nicht jedoch das Gehäuse selbst.

Besser verständlich wird die Bezeichnung Chassis, wenn der aus dem Französischen stammende Begriff einmal mit seiner Übersetzung ins Deutsche beschrieben wird – nämlich Rahmen. Sinnbildlich entspricht ein Schallwandler einem Fenster, das Chassis dem Fensterrahmen. Das Gehäuse wäre dann die Hauswand mit den Fenstern.

Querschnitt eines Lautsprechers
Ein Lautsprecher im Querschnitt.

Auch wenn das Gehäuse nicht selbst für die Erzeugung des Sounds zuständig ist, entscheiden doch Aufbau und Form sowie die Position der Schallwandler im Gehäuse, wie der Klang des gesamten Systems letztlich zu hören ist. Im Folgenden bertrachten wir die wichtigsten Bauformen, vor allem bezüglich der zu erwartenden Klangeigenschaften, einmal näher.

Wie Lautsprechergehäuse den Klang beeinflussen

Lautsprechergehäuse erfüllen folgende Aufgaben, die sich auf das Klangbild auswirken:

  1. Aufnahme der Schallwandler: Je nachdem, wo und wie diese im Gehäuse positioniert sind, wird der erzeugte Schall verschieden wahrgenommen.
  2. Der Rahmen verhindert, dass die Schallabstrahlung zu stark vermindert wird.
  3. Das Gehäuse beeinflusst die Richtung, in der der Schall abgestrahlt wird, vor allem durch die äußere Form.

Lautsprecher von Teufel

ONE M von Teufel

TEUFEL ONE M

Jetzt entdecken

Teufel Stereo L

TEUFEL STEREO L

Jetzt entdecken

Offene Schallwand als eine Variante im Lautsprecherbau

Im theoretischen Fall einer unendlichen Schallwand könnte die Auslöschung der durch die Lautsprecher erzeugten Schallwellen vermieden werden, da die Membrane die nach vorn bewegte Luft nicht oder nur im geringen Maße durch Luftauffüllung auf der Rückseite kompensieren können. In der Praxis ist dies natürlich nicht gegeben. Aber durch einen möglichst langen Weg zwischen Vorder- und Rückseite einer Membran wird die Auslöschung entscheidend verringert.

  • Nutzen: sehr geringer Einfluss der Chassis auf die Schallwandler
  • Defizit: benötigt für tiefe Frequenzen sehr viel Platz
  • Einsatz: häufig in tragbaren Geräten mit integrierter Tonausgabe
offene Schallwand
Schematische Darstellung einer offenen Schallwand

Geschlossenes Gehäuse unterbindet akustischen Kurzschluss

Wie der Name schon verrät, ist das Chassis bei dieser Bauform geschlossen. Ein Druckausgleich zwischen Vorder- und Rückseite kann somit nicht stattfinden. Es können jedoch unerwünschte Resonanzen durch das Lautsprechergehäuse selbst auftreten. Diese Resonanzen gilt es durch Einsatz geeigneter Materialien für das Chassis sowie durch zusätzliche Dämpfungsstoffe (z. B. Schafswolle wie in den Definion) im Gehäuse-Inneren zu unterbinden.

  • Nutzen: simpler Aufbau, weniger Platzbedarf, präzise Wiedergabe, auch tiefe Frequenzen, keine Nebengeräusche durch Strömung
  • Defizit: Auslenkung der Membran nimmt zu, dies kann zu Verzerrungen führen, der Maximalpegel ist geringer
  • Einsatz: für hochwertige High-End-Lautsprecher wie die Definion 3
geschlossenes Gehäuse
Schematische Darstellung eines geschlossenen Gehäuses

Bassreflexgehäuse für stärkeren Bass

Diese Gehäuseform ist nicht geschlossen, sondern hat mindestens eine offene, meist röhrenförmige Verbindung nach außen. Dieser Kanal fungiert als Resonator, er verstärkt also bestimmte Frequenzen. Vereinfacht kann man sagen: Je länger der Resonator ist, umso tiefer liegen die verstärkten Frequenzen. Man kann diese mitschwingenden Frequenzen mittlerweile genau berechnen oder am Computer simulieren. Das Augenmerk liegt bei Bassreflexgehäusen selbstredend bei der Basswiedergabe. Das Ziel im Lautsprecherbau bei Verwendung solcher Bassreflex-Techniken ist aber auch ein weitgehend linearer Frequenzgang bis zur unteren Grenzfrequenz.

  • Nutzen: wahrnehmbar höherer Schallpegel, verstärkte Basswiedergabe, Gehäusegröße kann kompakter sein
  • Defizit: Erzeugung von Strömungsgeräuschen (vor allem bei kompakten Chassis), Tunnelresonanzen
  • Einsatz: Subwoofer, kompakte Lautsprecherboxen
Bassreflexgehäuse
Schematische Darstellung eines Bassreflexgehäuses

Für mehr Bass: Standlautsprecher von Teufel

Mit Bassreflexgehäuse: Die Ultima 40

Ultima 40: Unsere beliebtesten Lautsprecher-Standboxen. Verzerrungsfreie Pegel durch 3-Wege-System, optimale Klangabstrahlung durch Hochtöner mit Phase-Plug und präzise Bässe ohne Strömungsgeräusche dank Doppelrohr-Bassreflexöffnung. Klingt super? Die Ultima 40 passen an jeden Stereo-Verstärker oder AV-Receiver. Also ab geht die Party!

Theater 500: Du liebst natürlichen Sound mit starken Bässen? Bühne frei für die Theater 500, unser HiFi-Stereo-Standlautsprecherpaar mit aufwendigem 3-Wege-System, Time Alignment Technologie und Downfiring Bassreflexsystem. Innen drin sorgt eine bedämpfte Schallkammer für den richtigen Klang. Ergebnis: ein besonders ausgewogenes Klangbild bei jeder Lautstärke.

Weitere Lautsprecher aus dem Teufel Shop

ULTIMA 20 KOMBO

Jetzt entdecken

POWER HIFI STEREO

Jetzt entdecken

Teufel Stereo M

TEUFEL STEREO M

Jetzt entdecken

Fazit

  • Chassis und Gehäuse sind keine Synonyme: Das Chassis umgibt den Schallwandler, das Gehäuse die gesamte Lautsprecherbox.
  • Das Lautsprechergehäuse beeinflusst den Klang durch seine Form und die Positionierung der Schallwandler darin.
  • Es gibt verschiedene Bauformen, etwa mit offener Schallwand, geschlossenem Gehäuse oder Bassreflexkanal.
