Double Bass Array

Double-Bass-Array: Mit zwei oder mehr Subwoofern zur Tieftonperfektion

Ein Double-Bass-Array (DBA) ist eine spezifische Methode, zwei (oder mehr) Subwoofer im Heimkino-Setup aufzustellen und aufeinander abzustimmen. Array bedeutet auf Deutsch so viel wie Anordnung bzw. Aufgebot. Beim DBA kommen vier Subwoofer zum Einsatz. Als Laie könnte man vermuten, Ziel von Bass-Arrays sei es, mit mehr Bass-Power das Haus zum Beben zu bringen. Tatsächlich geht es bei diesem Set-up um etwas anderes.

Bevor wir den Einsatz eines Double-Bass-Arrays in der Praxis beleuchten, gilt es zu verstehen, warum sie überhaupt genutzt werden.

Grund für Double-Bass-Array: Sich überlagernde Schallwellen

Double-Bass-Arrays sollen den Einfluss bestimmter wellenphysikalischer Effekte minimieren. Denn im Tieftonbereich können diese bei bestimmten raumakustischen Gegebenheiten tückisch sein. Dabei geht es in erster Linie um störende Überlagerungen von direkt abgestrahlten und reflektierten Schallwellen. Denn wenn Lautsprecher bzw. ihre Membranen Schallwellen anstoßen, werden diese von Decke, Wänden und Boden reflektiert.

Zwangsläufig treffen direkt abgestrahlte und reflektierte Schallwellen gleicher Frequenz aufeinander. Dann kommt es zu Überlagerungen – und die können sich störend auswirken. Besonders im Tieftonbereich wird hörbar, dass sich bestimmte Frequenzen auslöschen oder aber aufschaukeln, wodurch es zum Abfall oder Anstieg des Pegels kommt. Es kann also sein, dass du an bestimmten Stellen im Raum einen gravierenden Anstieg im Tieftonbereich hörst, es also kräftig dröhnt – oder es kommt bei sich auslöschenden Wellen zu einem Bassloch.

Diese unwillkommenen Interferenzen werden als Raummoden oder stehende Wellen bezeichnet. Sie klingen besonders lang und können daher Resonanzen in anderen Frequenzbereichen überlagern. Ob und bei welchen Frequenzen die Interferenzen auftreten, hängt von den Raummaßen ab. Entscheidend ist, dass sie immer nur für bestimmte Frequenzen auftreten.

Wie du dir die stehenden Wellen optisch vorstellen kannst, zeigt folgendes Video:

YouTube

Wenn du das Video lädst, erklärst du dich mit den Datenschutzbestimmungen von YouTube einverstanden.
Mehr erfahren

Video laden

Mit einem Double-Bass-Array Raummoden vermeiden

Durch die Aufstellung der Subwoofer in einem Double-Bass-Array versucht man die Resonanzen der Schallwellen so zu beeinflussen, dass es gar nicht erst zu den unerwünschten Überlagerungen kommt. Es befinden sich vier Subwoofer im Raum: zwei vorne und zwei gegenüber an der hinteren Wand. Hierbei sollte es sich um baugleiche Subs handeln, damit sich ein identisches Abstrahlverhalten erzielen lässt. Die vier Subs geben dasselbe Signal wieder – mit dem entscheidenden Kniff, dass die hinteren verzögert zu den beiden vorderen schwingen. Die Verzögerung entspricht genau der Zeit, die die Schallwellen der vorderen Subs benötigen, um die Rückwand zu erreichen. Außerdem wird das Signal hinten invertiert wiedergegeben.

Invertierung und die genau justierte Verzögerung führen dazu, dass Schallwellen im spezifischen Frequenzbereich ausgelöscht werden, bevor sie die Rückwand erreichen. Die Wellen, die zu Raummoden führen würden, werden also gar nicht erst reflektiert. So verhindert das Double-Bass-Array, dass es zu den problematischen Überlagerungen kommt.

Bei einem Single-Bass-Array verzichtet man auf die Gegenüberstellung von Subwoofern. Es werden nur zwei Subwoofer an der Front aufgestellt. Damit ist auch die Funktionsweise eine grundlegend andere. Hier geht es nicht darum, bestimmte Reflexionen auszulöschen, sondern eine Wellenfront und stärkere Pegel im Tieftonbereich zu erzeugen.

Heimkino-Sets für Bass-Power und Surround-Action

CONSONO 35 CONCEPT Surround "5.1-Set"

CONSONO 35 CONCEPT Surround "5.1-Set"

449,99 €599,99 €In verschiedenen Farben
CINEBAR 11 + Panasonic UB154

CINEBAR 11 + Panasonic UB154

439,99 €599,99 €In verschiedenen Farben
ULTIMA 40 AKTIV Club Edition Surround "4.1-Set"

ULTIMA 40 AKTIV Club Edition Surround "4.1-Set"

1499,99 €1699,99 €In verschiedenen Farben

Double-Bass-Array nicht das einzige Mittel gegen Raummoden

Double-Bass-Arrays trifft man selten in Heimkino-Set-ups an. Zum einen ist das eine sehr aufwendige und kostspielige Lösung. Zum anderen empfindet nicht jeder die Raummoden überhaupt als störend: In der Praxis werden sie häufig gar nicht erst bemerkt. Der Grund dafür ist, dass einzelne Frequenzen in Filmen oder Musik ganz selten konstant für mehrere Sekunden wiedergegeben werden. Der überbetonte Schall oder das Bassloch sind also in der Regel nur für einen kurzen Augenblick zu hören.

Andere Lösungen, die störenden Überlagerungen zu vermeiden, können in der Aufstellung des Subwoofers und der Beeinflussung der Raumakustik liegen.

Heimkino-Sound in Vollendung

YouTube

Wenn du das Video lädst, erklärst du dich mit den Datenschutzbestimmungen von YouTube einverstanden.
Mehr erfahren

Video laden

▶ Das System 6 THX 5.2-Set lässt keinen Raum für Zweifel. Als High-End-Lösung entspricht es den strengen Sound-Anforderungen von THX-Lizenzen. Das bedeutet: Eine ausgewogene, authentische und wuchtige Klangkulisse ist garantiert. Für Höchstleistungen im Tieftonbereich sind gleich zwei Subs abgestellt. Für eine einfache Integration kannst du die Subs auch kabellos ansteuern.

System 6 THX AVR für Dolby Atmos „5.2.4-Set“: Das volle Aufgebot – das System 6 THX inklusive der Dolby-Atmos-Lautsprecher – bildet auch die Höhendimension ab. So erklingen 3D-Effekte, die bisher in Heimkinos noch nicht zu hören waren. Mit dem Denon AV-Receiver AVC-X3700H steht dir auch die ideale Grundlage für Online-Streaming zur Verfügung.

Weitere Receiver bei Teufel

DENON AVC-X4800H

DENON AVC-X4800H

1999,99 €2599,- €In verschiedenen Farben
DENON AVC-X3800H

DENON AVC-X3800H

1329,99 €1699,- €

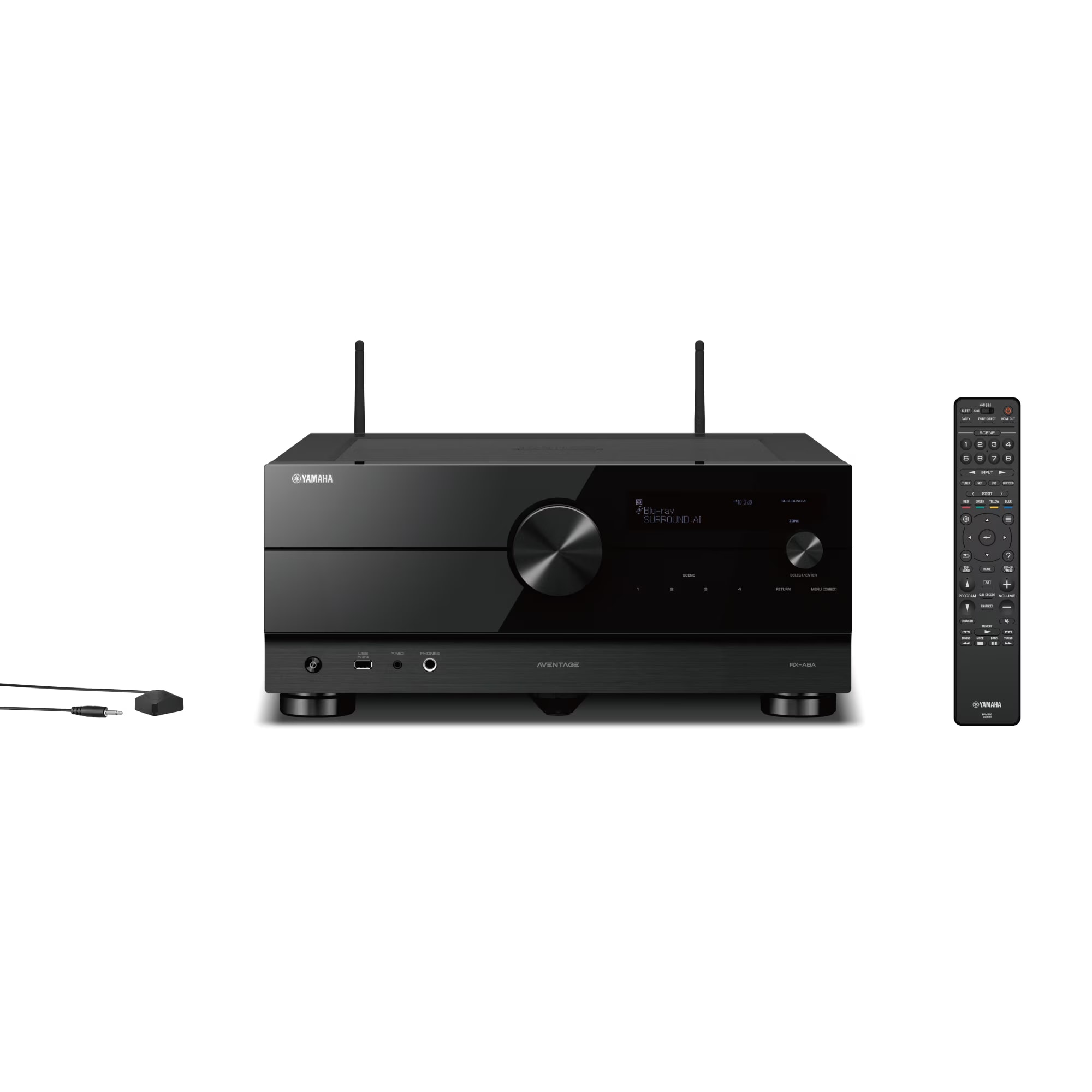

Yamaha RX-A4A

Yamaha RX-A4A

1439,99 €1799,99 €

Zusammengefasst: Double-Bass-Array für makellosen Sound

  • Unter Double-Bass-Array versteht man eine Subwoofer-Aufstellung, die Raummoden verhindern soll.
  • So sollen übermäßige Pegelabfälle oder -anstiege in bestimmten Bereichen des Raums verhindert werden.
  • Diese entstehen durch sich überlagernde Schallwellen, vor allem im Bassbereich.
  • Ein Double-Bass-Array besteht aus vier Subwoofern: je zwei vorne und direkt gegenüberstehend hinten im Raum.
  • Durch Verzögerung und invertiertes Abstrahlverhalten löschen die hinteren Subwoofer die Schallwellen kurz vor der Wand aus und verhindern so die ungünstigen Interferenzen.
